"Asansör Güvenliğinde
Yeni Standart"

Yüksek hassasiyetli sensör teknolojisi ile tanışın.

Güvenlik sadece bir fonksiyon değil,
LiftKeys'te bir standarttır.

Ürün Kataloğu İndir

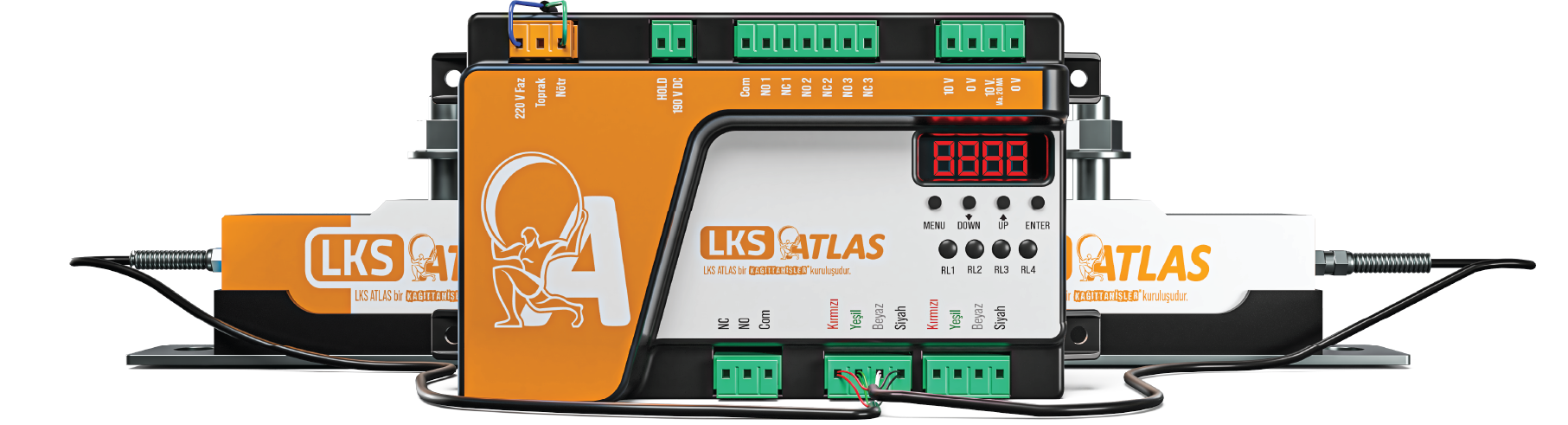

Atlas Cihazı
İçindekiler
  • 1. Neden Atlas Aşırı Yük Sistemi?
  • 2. Teknik Avantajlar
  • 3. Kullanım Senaryoları
  • 4. Kurulum & Kalibrasyon
  • 5. ROI: Yatırımın Geri Dönüşü
  • 6. SSS

Neden Atlas?

Asansörlerde kapasite aşımı; ekipman ömrünü kısaltır, arıza oranlarını yükseltir ve güvenlik riskini artırır.

Atlas, kabin yükünü milisaniyeler içinde ölçerek sürücüye ve kontrol paneline doğru geri bildirim verir; aşırı yük durumunda kalkışı engeller veya uyarı verir.

Yüksek Güvenlik Düşük Maliyet

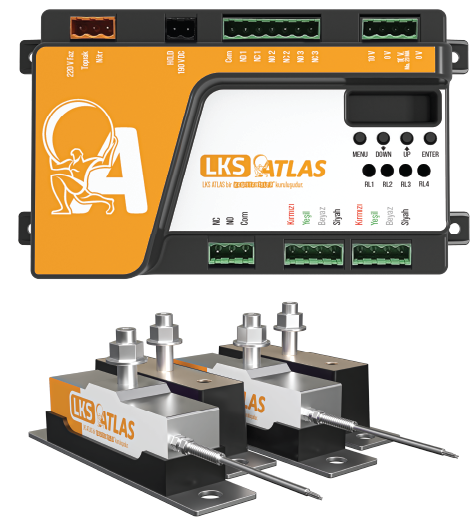

Arıza riskini azaltan Atlas asansör aşırı yük kontrol ünitesi
TEKNİK ÖLÇÜLER

Kurulum Şeması ve Boyutlar

(Resimlerin üzerine tıklayarak büyütebilirsiniz)

Power Ünitesi (Kontrol Paneli)

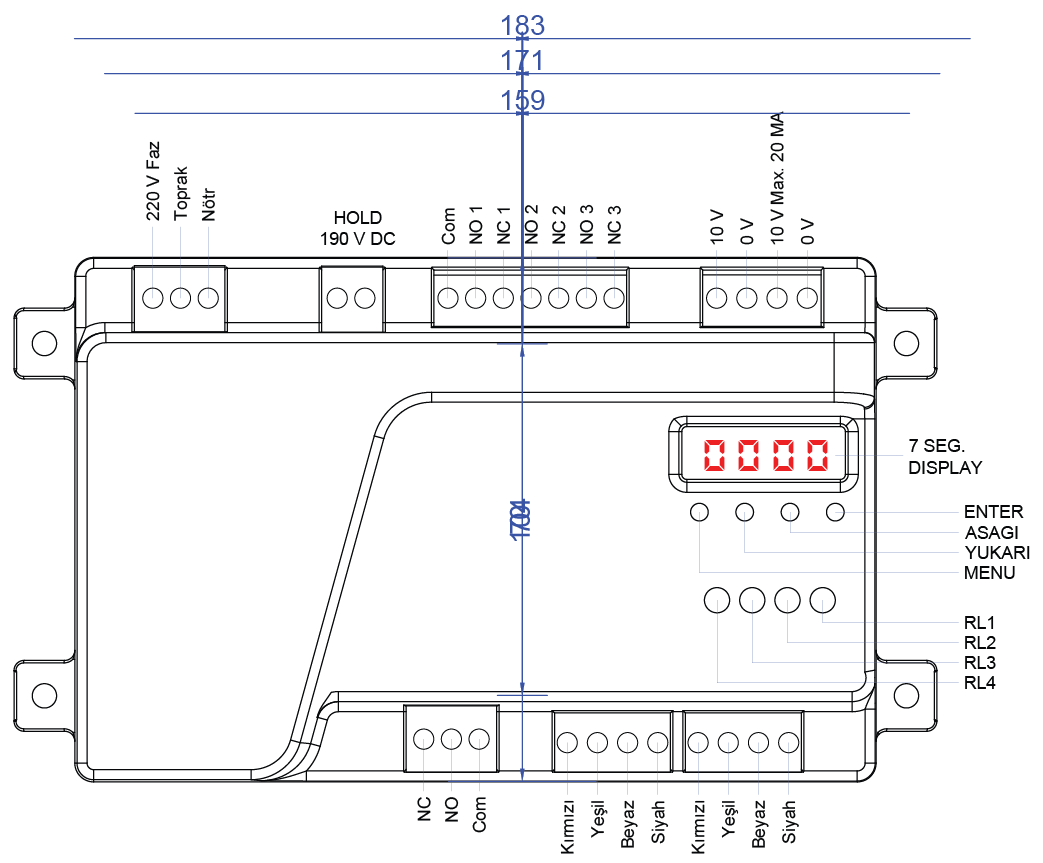

Ön Görünüm
LiftKeys Atlas asansör aşırı yük sistemi kontrol paneli ve power ünitesi ön teknik çizimi ve ölçüleri
Yan Kesit
LiftKeys Atlas aşırı yük sistemi kontrol ünitesi yan profil derinlik ölçüleri ve bağlantı noktaları
Genişlik: 183 mm
Yükseklik: 104 mm
Derinlik: 34 mm
Ölçüm Sensörü (Load Cell)

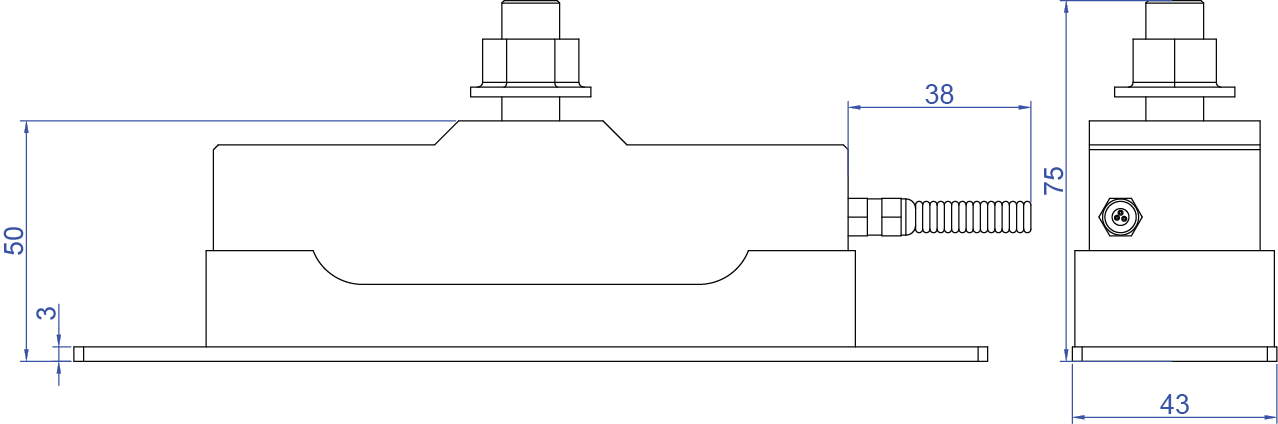

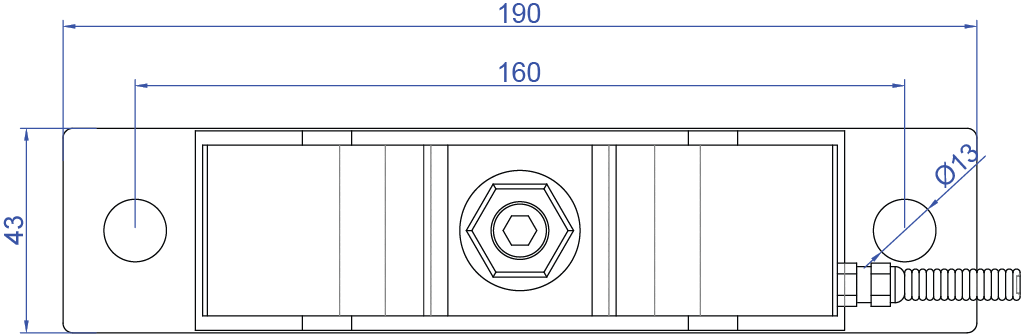

Profil Görünümü
LiftKeys Atlas halat altı asansör yük ölçüm sensörü ve load cell profil teknik çizimi
Kesit Görünümü
Asansör yük sensörü load cell yan kesit montaj ölçüleri ve vida detayları
Montaj Aralığı: 160-190 mm
Toplam Yükseklik: 75 mm
Somun: M12 Standart

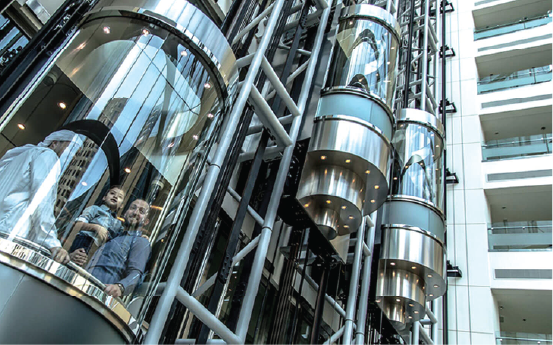

Kurumsal Uyum

Modern binaların yönetim standartlarına uygun, ölçeklenebilir mimari; çoklu kabinli sistemlerde merkezi izlemeye hazır yapı.

Kurumsal Uyum

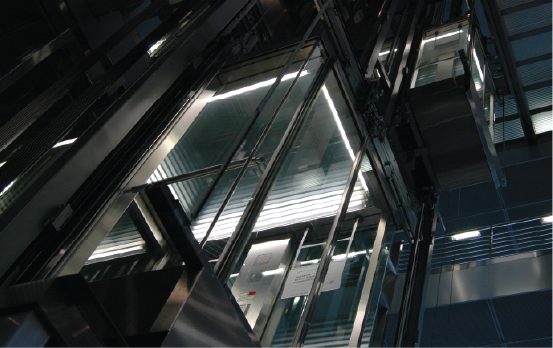

Gelişmiş Güvenlik

Hassas sensör okuması ile kapı aç/kapa döngülerinde kararlı sonuç ve maksimum yolcu güvenliği sağlar.

Gelişmiş Güvenlik

Teknik Avantajlar

Hassas Ölçüm

Dinamik yük değişimlerinde bile stabil okuma; yalancı pozitifleri azaltan gelişmiş filtre seti.

Hızlı Entegrasyon

Mevcut kontrol panelleriyle tam uyumlu I/O; modüler kablo demetiyle "tak-çalıştır" özelliği.

Dayanıklılık

Endüstriyel sınıf malzeme, titreşim ve yüksek sıcaklık toleransına sahip mimari yapı.

Kullanım Senaryoları

AVM & Otel

Yoğun insan trafiğinde kapasite aşımlarını proaktif önleme; kullanıcı memnuniyetini artırır.

Hastane

Sedye ve ekipman taşımada hassas ağırlık denetimi; operasyonel güvenlik.

Endüstriyel Tesis

Malzeme ve parça transferlerinde sürekli doğruluk; ekipman ömrünü uzatır.

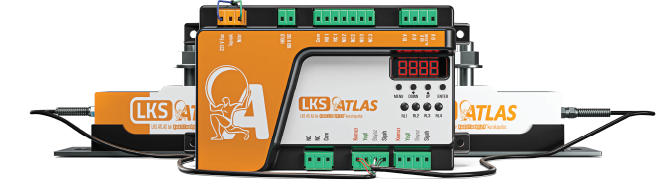

Panel Bağlantı Diyagramı
Panel Bağlantı

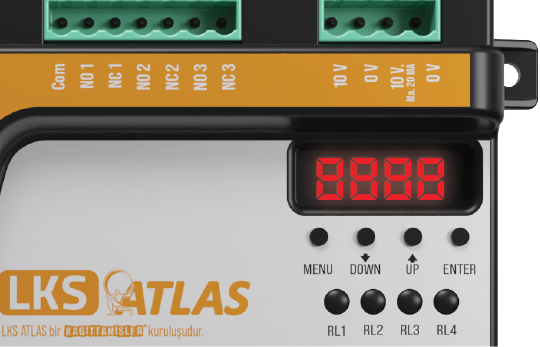

Kalibrasyon Ekranı
Kalibrasyon Ekranı

ROI: Yatırımın Geri Dönüşü

Atlas, kapasite aşımı kaynaklı duruşları azalttığı için bakım çağrılarını ve parça değişimlerini düşürür.

"Ortalama yoğun bir tesiste sistem, 6–12 ay içinde kendini amorti edebilir."

Paket İçeriği
  • 1 Adet LKS ATLAS Power Ünitesi
  • 4 Adet Sensör (Opsiyonel 2/4)
  • 8 Adet M12x20 Civata
  • 8 Adet M12 Pul
  • 8 Adet M12 Somun
  • 4 Adet M10 Setiskur
  • 4 Adet M10 Pul & Somun
  • 1 Adet Kullanma Kılavuzu

Dikkat Edilecek Hususlar

Yetkili Personel

Ürünümüzün emniyetli ve uzun ömürlü kullanılabilmesi için malzemelerin MYK belgeli personeller tarafından bağlanması gerekir.

Kablo Renk Kodları

Sensörlerin kabloları bağlanırken renklerine özellikle dikkat edilmelidir. Hatalı bağlantı sensör arızasına yol açabilir.

Hassas Kalibrasyon

Ürün fabrika çıkışlı kalibrelidir. Yeniden hassas kalibrasyon yapılmak istenirse, belirlenen yükün kabin içine eşit dağılması gerekir.

Güç Girişi (220V)

220 V besleme voltajının, Power Ünitesinin sol üst köşesinde bulunan uygun girişe verilmesine özellikle dikkat edilmelidir.

Program Menüsü

Menü tuşuna basıldığında ekranda gözüken ilk kapasite ayarının yapıldığı sekmedir. Asansörün taşıma kapasitesini buradan belirlersiniz.

Kart üzerinde bulunan sesli uyarı sistemidir. Açık konumda kalması önerilir, ancak projeye göre istenirse kapatılabilir.

Asansörün minimum yük rölesidir. Fabrika çıkış değeri, beyan yükünün %20 oranıdır.
Örnek: 30 kg altı birinin (çocuk vb.) asansörü tek başına kullanamaması gibi senaryolar için ayarlanabilir.

Kabinin yarı dolu olduğu bilgisini panoya bildiren röledir. Trafik yönetimi için kullanılır.

Asansörün %80 oranında dolu olduğunu panoya bildiren röledir. Pano, motor gücü ve kalkış ayarlarını bu bilgiye göre optimize edebilir.

Kabin kapasitesine göre beyan edilen yükün ölçüldüğü röledir. Asansör beyan yükü miktarında dolduğunda sinyal verir ve asansörün çalışmasına engel olur.
