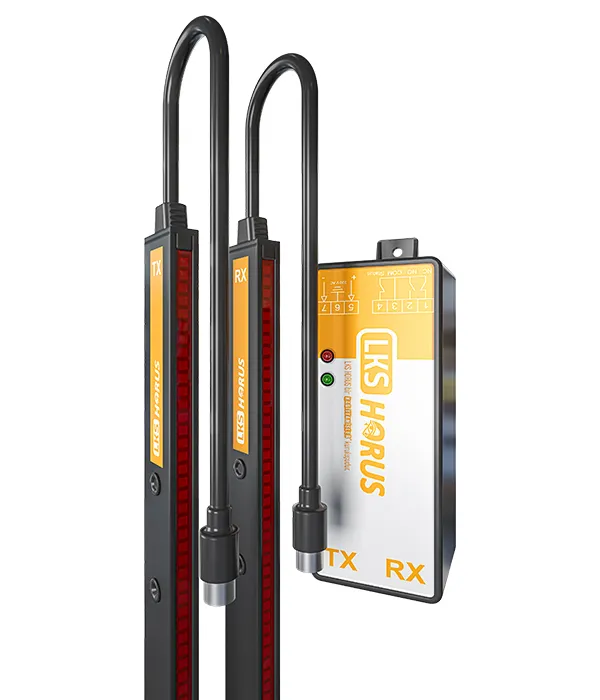

LKS - HORUS - Boy Fotosel

1) LKS Horus fotosel sisteminin kabin girişinde montajı için asansör projesinin durumuna göre birkaç konum seçilebilir. • Merkezi açılır kapılarda hareketli panellere bağlanılarak kullanılabilir. • Yardımcı parçalar ile kabinin dışından dışına kullanılabilir. • Bir sensör hareketli panele diğer sensör kabin sabit bazasına bağlanılarak kullanılabilir. 2) Sensörlerden çıkan TX ve RX kablolarının soketleri power ünitesi üzerindeki uygun girişlere bağlanmalıdır. 3) Sensör kabloları paket içerisinden çıkan kablo bağları ile uygun konumlardan sabitlenmelidir. 4) Sensörler sabitlenirken yalnızca paket içerisinden çıkan bağlantı vidaları kullanılmalıdır. 5) Power ünitesi üzerinde bulunan yeşil ışık üniteye enerji verildiğini gösterir. Kırmızı ışık ise ışın barajında engel olduğunu gösterir.
