CARACTÉRISTIQUES TECHNIQUES

INSTRUCTIONS DE MONTAGE

1. Pour l'installation du système de cellule photoélectrique LKS Horus à l'entrée de la cabine, plusieurs positions peuvent être sélectionnées en fonction de la situation du projet d'ascenseur :
   • a Il peut être utilisé en le connectant à des panneaux mobiles dans les portes battantes centrales.
   • b Il peut être utilisé depuis l'extérieur de l'armoire avec des pièces auxiliaires.
   • c Un capteur peut être utilisé en le connectant au panneau mobile et l'autre capteur à la base fixe de l'armoire.
2. Les prises des câbles TX et RX sortant des capteurs doivent être connectées aux entrées appropriées du bloc d'alimentation.
3. Les câbles du capteur doivent être fixés dans les positions appropriées à l'aide de serre-câbles sortant de l'emballage.
4. Lors de la fixation des capteurs, seules les vis de connexion sortant de l'emballage doivent être utilisées.
5. Indicateurs de l'unité d'alimentation :
   Lumière verte : indique que l'appareil est sous tension.
   Lumière rouge : indique une obstruction dans la barrière anti-faisceau.

CONTENU DE L'EMBALLAGE

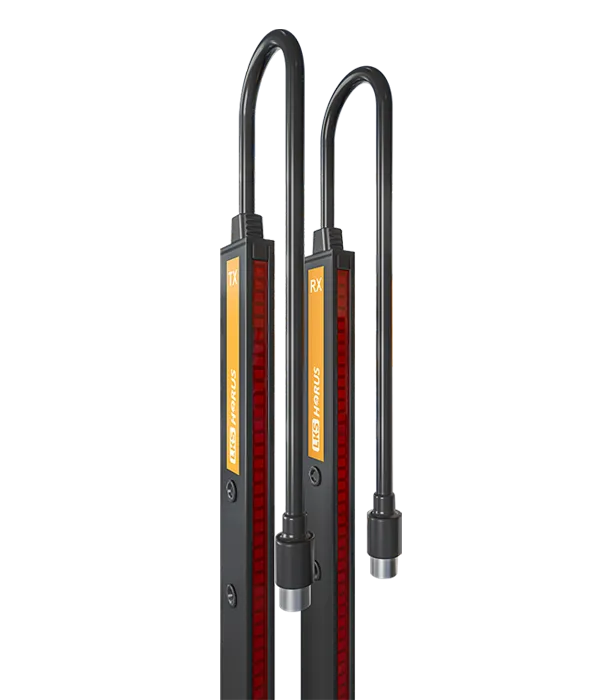

• 2 capteurs à cellules photoélectriques (TX + RX)
• Unité d'alimentation 1 pièce
• 2 câbles d'extension (2,5 m x 2)
• Lot de 10 vis de raccordement
• 10 clips de connexion
• Guide d'installation en 1 pièce
