Liftkeys Asansör Fotoseli
Işığın Hassasiyeti, Güvenlik Gücü

Güvenlik sadece bir fonksiyon değil,
LiftKeys’te bir standarttır.

  • LiftKeys kapı sensörleri; yüksek algılama hassasiyeti...
  • Gelişmiş ışın perdesi teknolojisi sayesinde...
  • EN81-20 & EN81-70 Standartlarına Uygun...

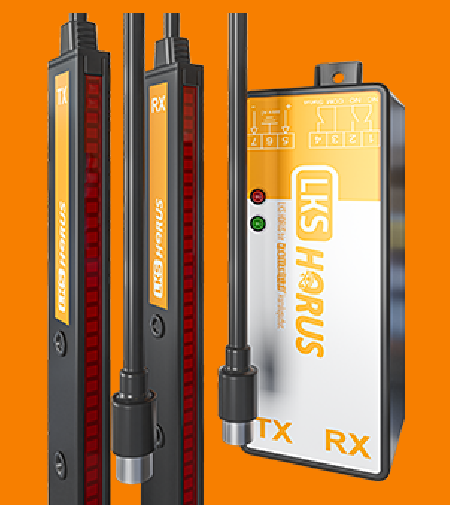

Fotosel Kontrol Ünitesi Boy Fotoseli

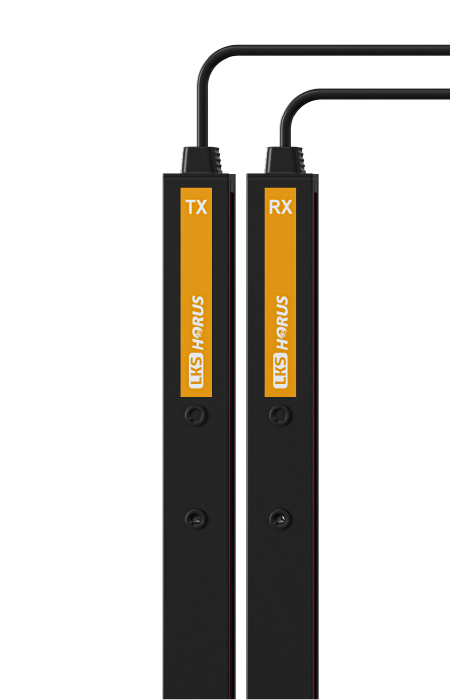

Eloksalli Yapı
Eloksalli Kaplama Yapısı

Deliklerdeki plastiklerin şaseyi önleme yeteneği...

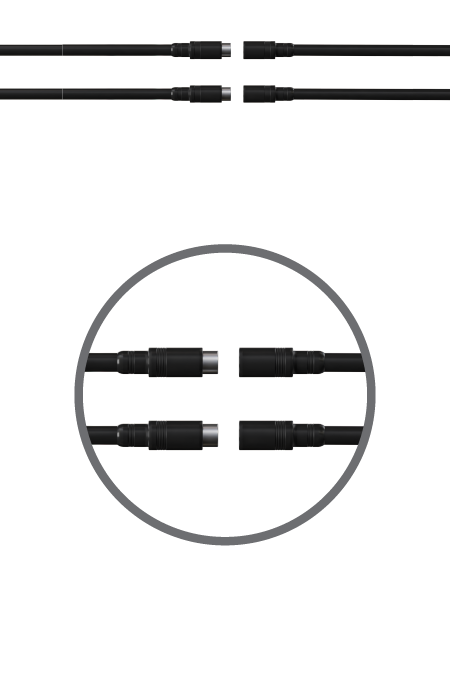

Kablo Yapısı
Yumuşak & Esnek

Uzun ömürlü kullanım için tasarlanmış...

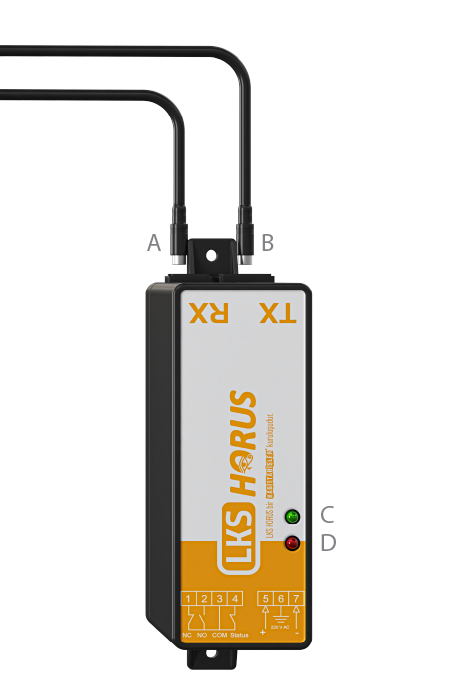

Soket Girişleri
Bağlantı Şeması
  • A RX Giriş Soketi
  • B TX Giriş Soketi
  • C Enerji (Power)
  • D Engel Var
Kısa Mesafe

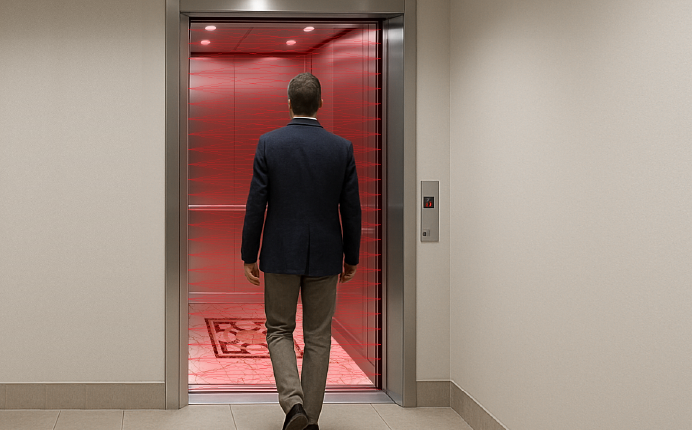

Uzun Mesafe

Kısa ve Uzun Mesafede
Çalışma Hassasiyeti

Güneşte Çalışır
Güneşte Çalışır
Tozda Çalışır
Tozda Çalışır
Kolay Montaj
Kolay Montaj –
İnce Tasarım
Hızlı Tepkime
Hızlı Tepkime

Kızılötesi diyot sayısı:
72 adet

Bizim için bu yalnızca bir fotosel değil;
insanların güvenle yolculuk etmesini sağlayan
görünmez bir güvenlik duvarıdır.

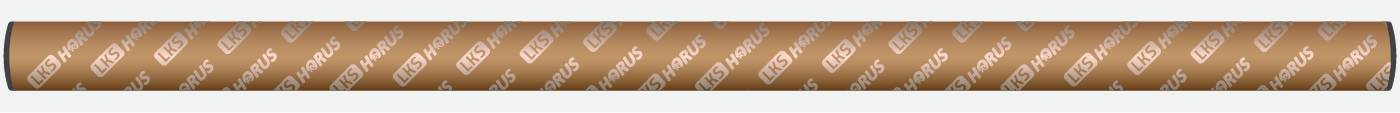

Kutu Boyutları
8.2 cm Çap (Genişlik)
228 cm Toplam Uzunluk
3.1 kg Paket Ağırlığı

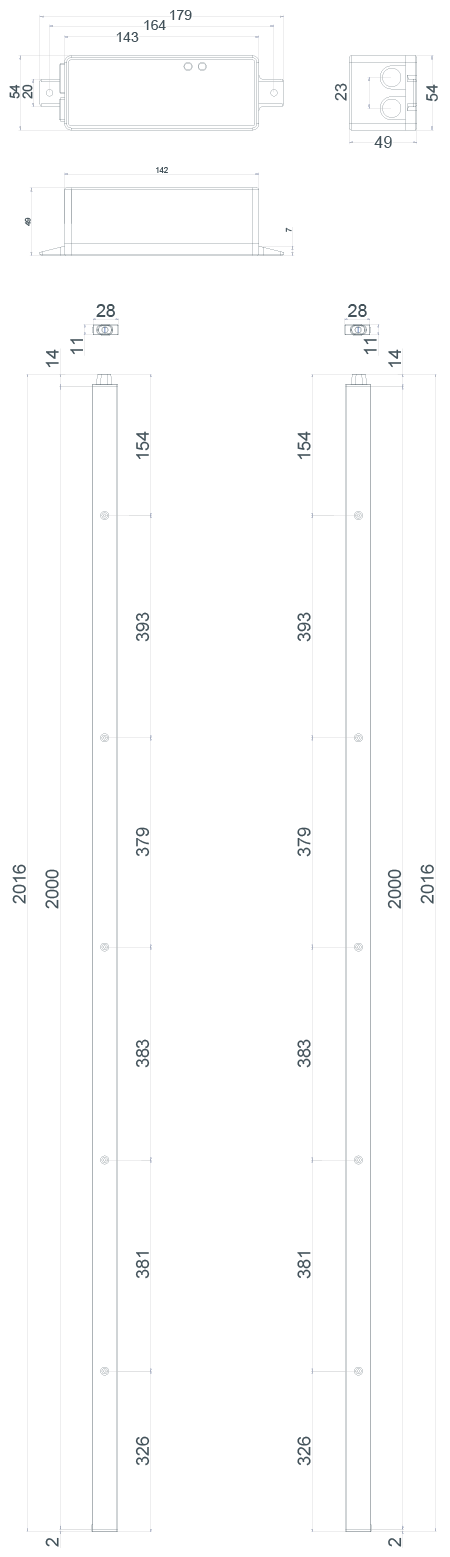

Teknik Çizim Önizleme
Tam Boyut Görüntüle
Detaylı teknik çizim için görsele tıklayın.

TEKNİK ÖZELLİKLER

Diyot Sayısı 36
Çalışma Mesafesi 0 – 4000 mm
Besleme Gerilimi 220 V
Işın Sayısı 174
Kablo Uzunluğu 2.5 m x 2

MONTAJ TALİMATLARI

  1. LKS Horus fotosel sisteminin kabin girişinde montajı için asansör projesinin durumuna göre birkaç konum seçilebilir:
    • a Merkezi açılır kapılarda hareketli panellere bağlanılarak kullanılabilir.
    • b Yardımcı parçalar ile kabinin dışından dışına kullanılabilir.
    • c Bir sensör hareketli panele, diğer sensör kabin sabit bazasına bağlanılarak kullanılabilir.
  2. Sensörlerden çıkan TX ve RX kablolarının soketleri power ünitesi üzerindeki uygun girişlere bağlanmalıdır.
  3. Sensör kabloları, paket içerisinden çıkan kablo bağları ile uygun konumlardan sabitlenmelidir.
  4. Sensörler sabitlenirken yalnızca paket içerisinden çıkan bağlantı vidaları kullanılmalıdır.
  5. Power ünitesi göstergeleri:
    Yeşil Işık: Üniteye enerji verildiğini gösterir.
    Kırmızı Işık: Işın bariyerinde engel olduğunu gösterir.

PAKET İÇERİĞİ

  • 2 Adet Fotosel Sensörü (TX + RX)
  • 1 Adet Power Ünitesi
  • 2 Adet Uzatma Kablosu (2.5 m x 2)
  • 10 Adet Bağlantı Vidası
  • 10 Adet Bağlantı Klipsi
  • 1 Adet Montaj Kılavuzu
